Kraftwerksbau


Von Gas- und Dampfturbinenanlagen über Kohlekraftwerke bis hin zu Müllverbrennungsanlagen bietet die Voss & Kamb und Partner GmbH ein breites Spektrum an Erfahrung. Hier können wir unzählige Referenzen weltweit vorzeigen.

Berechnung von Kraftwerksbühnen nach EC3

Name KW Rybnik
Zeitspanne 2012-2013
Abmessung ca. 68m x 69m x 73m
Kunde Alstom Power Systems
Besonderheiten Bemessung von Hauptstabilisierungsbühnen und Nebenbühnen.

Stahlbühnen eines Braunkohlekraftwerks zur Aufnahme von Ausrüstungslasten und zur Begehung.

Einhausung des Rauchgaskanals

Name GKM9, Mannheim
Zeitspanne 2011-2012
Abmessung ca. 24m x 25m x h=40m
Kunde Alstom Power Systems
Besonderheiten Hochgradig statisch unbestimmte Einhausung, oben vertikal verschieblich angeschlossen, unten auf einem Trägerrost gelagert.

Statische Berechnung, Anschlußstatik und Werkstattzeichnungen einer Einhausung mit innen liegenden Bühnen und ungewöhnlicher Stabilisierung und Lagerung.

Bühnenberechnung für Kohlekraftwerk

Name GKM9
Zeitspanne 2010-2011
Abmessung 16 Bühnen, ca, 49x58m
Kunde Alstom Power Systems GmbH
Besonderheiten Stab- und Anschlußstatik von aussteifenden und nicht aussteifenden Stahlbühnen

Die oberen Stahlbühnen zwischen 69m und 117m beinhalten sowohl aussteifende als auch nicht aussteifende Ebenen. Hierzu wurde neben der Stabstatik auch die Anschlußstatik mit umfangreichen Knotenskizzen erstellt.

Sonderkonstruktionen Kohlekraftwerk

Name KW Belchatow
Zeitspanne 2008
Kunde Alstom Power Systems GmbH
Besonderheiten Montagehilfskonstruktionen

Unterkonstruktion für Montagekran auf einer Kesselgerüststütze (Foto), bei der auch Freiräume für Litzenheber berücksichtigt werden, Roste für Litzenheber u.a.

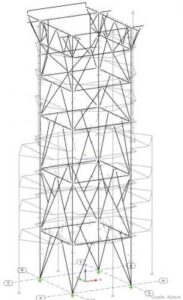

Nachrechnung Kesselgerüst

Name GKM9
Zeitspanne 2012-2013
Abmessung 29,5x29,5x109m
Kunde Alstom Power Systems
Tonnage ca. 3000 t

Kesselgerüst eines Steinkohlekraftwerks

Bunkerwände + Dach

Name KW Belchatow
Zeitspanne 2008-2010
Abmessung 75m x 68m
Kunde Alstom Power Systems GmbH
Besonderheiten Nachrechnung aussteifender Wände + Dach

Nachrechnung und Sanierung der Wände und des Daches des Bunkergebäudes. Wände mit Kastenstützen und Längsaussteifung zur Aufnahme der Kohlesilos und diverser Stahlträgerbühnen.

Kesselgerüst für Braunkohlekraftwerk

Name KW Belchatow
Zeitspanne 2005-2008
Abmessung 33m x 33m x 140m
Kunde Alstom Power Systems GmbH
Tonnage ca. 4700 t
Besonderheiten Verbandskonstruktion, in allen Anschlüssen biegesteif

Das Kesselgerüst dient zur Aufnahme der Brennkammer des Kohlekraftwerks, ebenso wie als Hauptaussteifungselement. Außerdem werden alle Bühnen daran befestigt.
Die Hälfte der Bühnen (ca. 80m – 140m) hängen im Endzustand als „hängende Häuser“ an den Konsolen des Kesselgerüstes.
An der Rückwand des Kesselgerüstes hängt der Rauchgaskanal (d~15m) ebenfalls an Konsolen am Kesselgerüst.

Anschlußstatik für Kraftwerksbühnen

Name Sostanj 6
Zeitspanne 2011
Abmessung 10 Bühnen, ca. 67m x 78m
Kunde Alstom Power Systems GmbH
Besonderheiten Anschlußstatik Stahlbau nach Eurocode

Für Stahlbühnen und Dachkonstruktion wurden sowohl Anschlußtypen entwickelt als auch komplexe Einzelknoten berechnet – komplett nach Eurocode.

Anschlüsse Kohlekraftwerk

Name Neyveli, Tamilnadu, India
Zeitspanne 2014-2015
Kunde Alstom Boiler Deutschland GmbH
Besonderheiten Anschlußstatik nach Eurocode für extrem hochbelastetes Kesselgerüst.

Kesseldecke für Braunkohlekraftwerk

Name Neyveli, Tamilnadu, India
Zeitspanne 2014-2015
Abmessung 30500x30500x8000
Kunde Alstom Boiler Deutschland
Tonnage ca. 900 t
Besonderheiten Berechnung erfolgte als Kombination aus Finiten Plattenelementen (7,50m hohe Kesseldeckenträger) und Stabelementen.

Haupttragrost zur Aufnahme der Lasten aus
Brennkammer ca. 14000t.

Kesselgerüst für ein Braunkohlekraftwerk

Name Neyveli, Tamilnadu, India
Zeitspanne 2014-2015
Abmessung 30500 x 30500 x 124000
Kunde Alstom Boiler Deutschland GmbH
Tonnage ca. 8400 t
Besonderheiten Stab- und Anschlußstatik für ein extrem hoch belastetes Kesselgerüst

Das Kesselgerüst dient zur Aufnahme der Brennkammer des Kohlekraftwerks, ebenso wie als Hauptaussteifungselement. Außerdem werden alle Bühnen daran befestigt.
Die Hälfte der Bühnen (ca. 70m – 122m) hängen im Endzustand als „hängende Häuser“ an den Konsolen des Kesselgerüstes. An der Rückwand des Kesselgerüstes hängt der Rauchgaskanal (d~15m) ebenfalls an Konsolen am Kesselgerüst. Standortbedingt und wegen der fehlenden Wandverkleidung treten sehr hohe Windlasten auf.
Aufgrund der hohen Belastung wird die Struktur komplett aus Kastenprofilen gefertigt. Bemessung der Stäbe, Beulnachweise und die Nachweise der hoch belasteten Anschlüsse erfolgte nach EC3.

Hängende Häuser des Kohlekraftwerks

Name KW Belchatow
Zeitspanne 2006
Abmessung ca. 45m x 56m x 61m
Kunde Alstom Power Systems GmbH

Stahlbühnen und aussteifende Wände um die Brennkammer des Kohlkraftwerks. Sie wurden im Montagezustand stehend montiert, dann mit Litzenhebern nach oben gezogen (Foto) in die hängende Position im Endzustand. Dort werden die Bühnen an den Konsolen an der Oberseite des Kesselgerüstes befestigt.

Stehende Bühnen für Braunkohlekraftwerk

Name Niederaußem Block K – BoA
Zeitspanne 1999-2001
Abmessung 23 Bühnen mit ca. 60m x 55m
Kunde Alstom Power Systems

Übersichten und statische Berechnung von Stahlbühnen mit Gitterrost- und Betonbelag mit Hauptaussteifungsverbänden sowie die zugehörigen vertikalen Hängersysteme.
