Neubauten


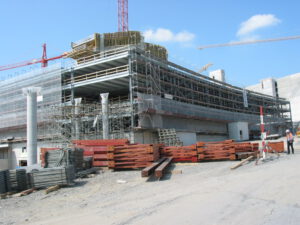

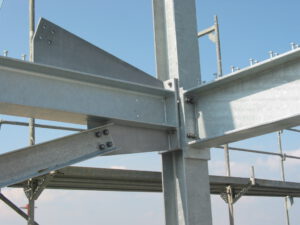

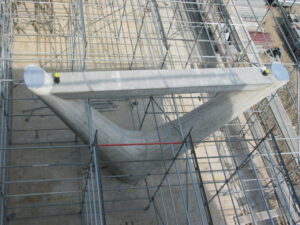

Zum Standardportfolio der Voss & Kamb und Partner GmbH gehören Neubauten außerhalb des generell geregelten Eurocodes. Dazu zählen insbesondere Produktionsbauten der Chemie- aber auch der Fahrzeugbranche, Be- und Entladestationen, Tanktassen, Gerüste im Bereich schwerer Stahlbau, Kamine, Schallschutz- und Abgasanlagen, und vieles mehr. Stets ist dabei konstruktives Geschick und ein hohes Maß an speziellem Erfahrungsschatz notwendig, um die spezifischen Sonderfragen unserer Kunden perfekt erfüllen zu können. Kein Auftrag ist gleich. Jedes Projekt fordert seine eigenen kreativen, wirtschaftlichen und individuellen Sonderlösungen. Zu regelmäßigen Randbedingungen für unsere Planungen gehören Systeme hoher Flexibilität mit schweren oder vielen Kranbahnsystemen, weite Stützenraster, hohen Anforderungen an Erdbeben- oder Sturmsicherheit, spezieller Korrosionsschutz gegenüber Salzen sowie Säuren, oder der Betrieb unter hohen Temperaturen. Die Zusammenarbeit mit unseren Kunden auf höchstem digitalisiertem Niveau und Augenhöhe, garantiert die beste Lösungsfindung und ist ein Muss. Denn unsere Kunden gehören zu den Marktführern ihrer Branche.

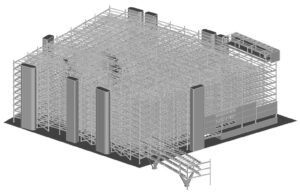

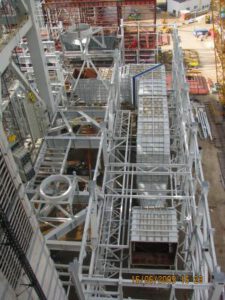

Berechnung von Kraftwerksbühnen nach EC3

Name KW Rybnik
Zeitspanne 2012-2013
Abmessung ca. 68m x 69m x 73m
Kunde Alstom Power Systems
Besonderheiten Bemessung von Hauptstabilisierungsbühnen und Nebenbühnen.

Stahlbühnen eines Braunkohlekraftwerks zur Aufnahme von Ausrüstungslasten und zur Begehung.

Einhausung des Rauchgaskanals

Name GKM9, Mannheim
Zeitspanne 2011-2012
Abmessung ca. 24m x 25m x h=40m
Kunde Alstom Power Systems
Besonderheiten Hochgradig statisch unbestimmte Einhausung, oben vertikal verschieblich angeschlossen, unten auf einem Trägerrost gelagert.

Statische Berechnung, Anschlußstatik und Werkstattzeichnungen einer Einhausung mit innen liegenden Bühnen und ungewöhnlicher Stabilisierung und Lagerung.

Bühnenberechnung für Kohlekraftwerk

Name GKM9
Zeitspanne 2010-2011
Abmessung 16 Bühnen, ca, 49x58m
Kunde Alstom Power Systems GmbH
Besonderheiten Stab- und Anschlußstatik von aussteifenden und nicht aussteifenden Stahlbühnen

Die oberen Stahlbühnen zwischen 69m und 117m beinhalten sowohl aussteifende als auch nicht aussteifende Ebenen. Hierzu wurde neben der Stabstatik auch die Anschlußstatik mit umfangreichen Knotenskizzen erstellt.

Sonderkonstruktionen Kohlekraftwerk

Name KW Belchatow
Zeitspanne 2008
Kunde Alstom Power Systems GmbH
Besonderheiten Montagehilfskonstruktionen

Unterkonstruktion für Montagekran auf einer Kesselgerüststütze (Foto), bei der auch Freiräume für Litzenheber berücksichtigt werden, Roste für Litzenheber u.a.

Bunkerwände + Dach

Name KW Belchatow
Zeitspanne 2008-2010
Abmessung 75m x 68m
Kunde Alstom Power Systems GmbH
Besonderheiten Nachrechnung aussteifender Wände + Dach

Nachrechnung und Sanierung der Wände und des Daches des Bunkergebäudes. Wände mit Kastenstützen und Längsaussteifung zur Aufnahme der Kohlesilos und diverser Stahlträgerbühnen.

Kesselgerüst für Braunkohlekraftwerk

Name KW Belchatow
Zeitspanne 2005-2008
Abmessung 33m x 33m x 140m
Kunde Alstom Power Systems GmbH
Tonnage ca. 4700 t
Besonderheiten Verbandskonstruktion, in allen Anschlüssen biegesteif

Das Kesselgerüst dient zur Aufnahme der Brennkammer des Kohlekraftwerks, ebenso wie als Hauptaussteifungselement. Außerdem werden alle Bühnen daran befestigt.
Die Hälfte der Bühnen (ca. 80m – 140m) hängen im Endzustand als „hängende Häuser“ an den Konsolen des Kesselgerüstes.
An der Rückwand des Kesselgerüstes hängt der Rauchgaskanal (d~15m) ebenfalls an Konsolen am Kesselgerüst.

Anschlußstatik für Kraftwerksbühnen

Name Sostanj 6
Zeitspanne 2011
Abmessung 10 Bühnen, ca. 67m x 78m
Kunde Alstom Power Systems GmbH
Besonderheiten Anschlußstatik Stahlbau nach Eurocode

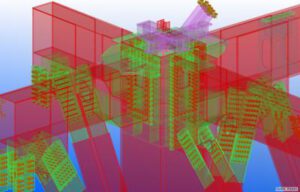

Für Stahlbühnen und Dachkonstruktion wurden sowohl Anschlußtypen entwickelt als auch komplexe Einzelknoten berechnet – komplett nach Eurocode.

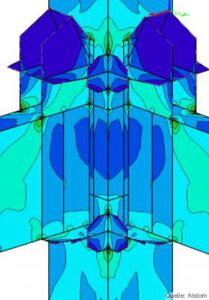

Anschlüsse Kohlekraftwerk

Name Neyveli, Tamilnadu, India
Zeitspanne 2014-2015
Kunde Alstom Boiler Deutschland GmbH
Besonderheiten Anschlußstatik nach Eurocode für extrem hochbelastetes Kesselgerüst.

Kesseldecke für Braunkohlekraftwerk

Name Neyveli, Tamilnadu, India
Zeitspanne 2014-2015
Abmessung 30500x30500x8000
Kunde Alstom Boiler Deutschland
Tonnage ca. 900 t
Besonderheiten Berechnung erfolgte als Kombination aus Finiten Plattenelementen (7,50m hohe Kesseldeckenträger) und Stabelementen.

Haupttragrost zur Aufnahme der Lasten aus
Brennkammer ca. 14000t.

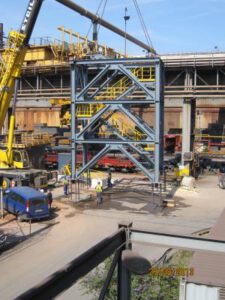

Treppenturm

Name Treppenturm
Zeitspanne 2011
Abmessung ca. 3 / 6 / 9
Kunde AG der Dillinger Hüttenwerke
Tonnage ca. 17 t

Neuplanung eines Treppenturmes in der Dillinger Hütte.

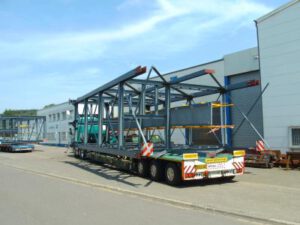

Containerbegehung

Name Containerbegehung Padstow
Zeitspanne 2013
Abmessung 12,5 x 5 x 6m
Kunde Stahlbau Schäfer
Besonderheiten Treppen und Laufstege zur Begehung von Container

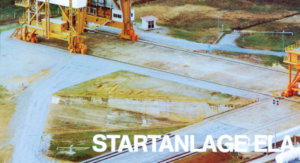

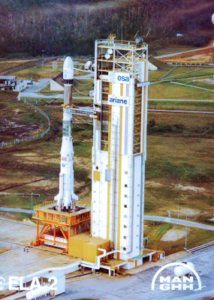

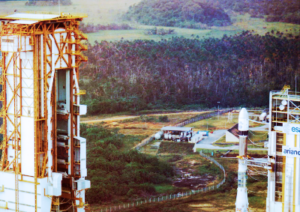

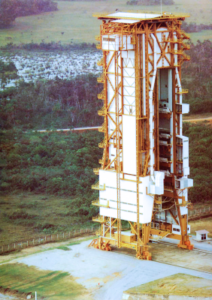

fahrbare Raketen-Starttische und fahrbares Portal

Name Ariane 2-4, ELA2 in Kourou
Zeitspanne 1981/82
Kunde MAN / UMS
Tonnage 3500 t
Besonderheiten 119 Starts der Raketen Ariane 2-4

Hängende Häuser des Kohlekraftwerks

Name KW Belchatow
Zeitspanne 2006
Abmessung ca. 45m x 56m x 61m
Kunde Alstom Power Systems GmbH

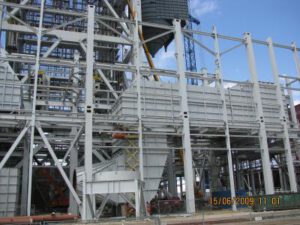

Stahlbühnen und aussteifende Wände um die Brennkammer des Kohlkraftwerks. Sie wurden im Montagezustand stehend montiert, dann mit Litzenhebern nach oben gezogen (Foto) in die hängende Position im Endzustand. Dort werden die Bühnen an den Konsolen an der Oberseite des Kesselgerüstes befestigt.

Stehende Bühnen für Braunkohlekraftwerk

Name Niederaußem Block K – BoA
Zeitspanne 1999-2001
Abmessung 23 Bühnen mit ca. 60m x 55m
Kunde Alstom Power Systems

Übersichten und statische Berechnung von Stahlbühnen mit Gitterrost- und Betonbelag mit Hauptaussteifungsverbänden sowie die zugehörigen vertikalen Hängersysteme.

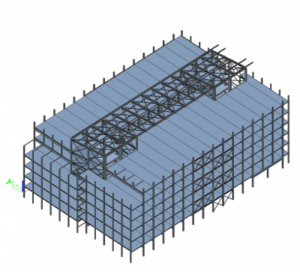

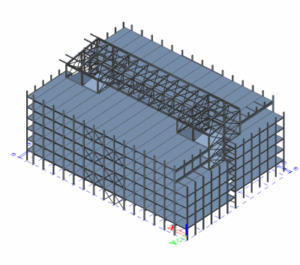

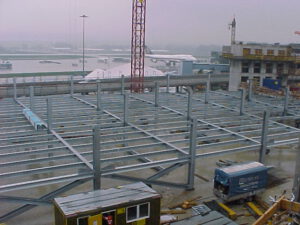

Terminalparkhaus 3, Flughafen Zürich Kloten

Name Parkhaus C, Flughafen Zürich Kloten
Zeitspanne 2003
Kunde H. Wetter AG
Tonnage 4500 t
Besonderheiten Stahlbetonverbundbauweise

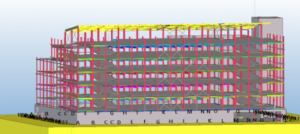

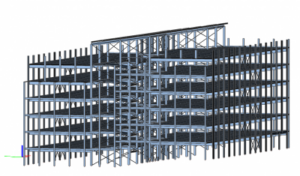

Neubau eines mehrstöckigen PKW-Parkhauses am Flughafen Zürich

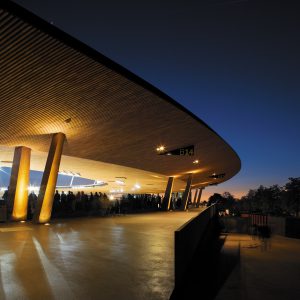

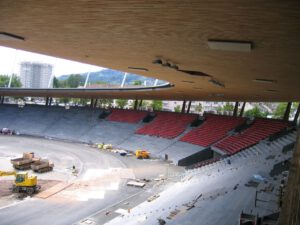

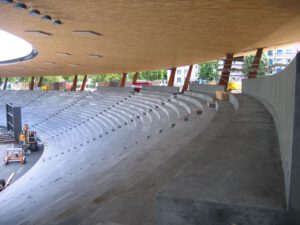

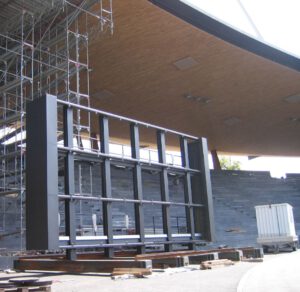

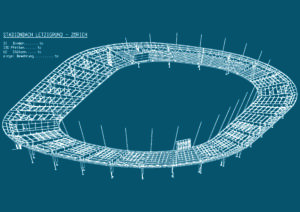

Stahlkonstruktion Stadion

Name Stadion Letzigrund Zürich
Zeitspanne 2006
Abmessung 255m x 260m, 67.000m²
Kunde H. Wetter AG
Tonnage 5000 t
Besonderheiten sehr große Kragarmlängen, vollständige Bearbeitung in 3D, Prix Acier 2009, European Steel Design Award 2009

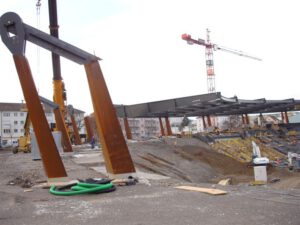

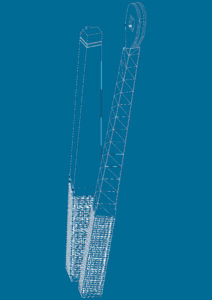

Ein multifunktionelles Stadion für Fußball, Konzerte und Breitensport. Die Dachkonstruktion ruht auf 30 Bindern von bis zu 50m Länge. Um die Sicht der Zuschauer nicht zu stören, werden diese von zwei sehr eng stehenden Stützen im hintere Bereich getragen. Die verschiedenen Geometrien des Daches und der Tribüne erfordern für alle Stützen genau definierte Schrägstellungen. Daher sind auch die Stützen selbst in sich verwunden. In ihrem Innern sind sie ausbetoniert, weshalb auch die Bewehrung der Verwindung folgen muss. Das Stadion erhielt den Prix Acier 2009 sowie den European Steel Design Award 2009.

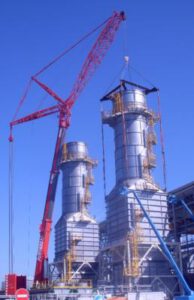

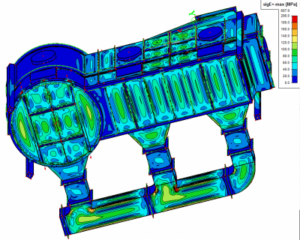

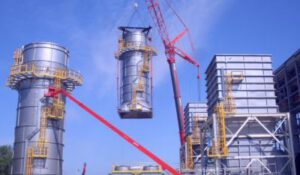

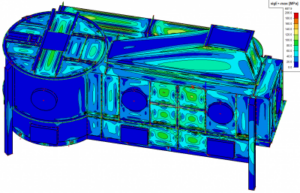

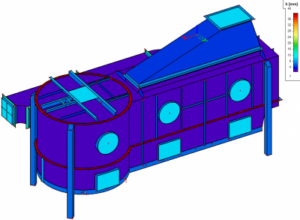

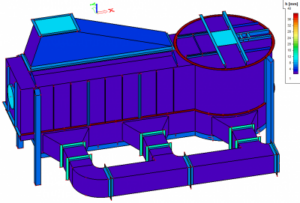

Abgaskamin für ein Gas- und Dampfkraftwerk

Name Bou Tlelis, Algeria
Zeitspanne 05/2012 - 02/2013
Abmessung 10 x 12 x 46 m
Kunde Sonelgaz, Algeriens nationaler Stromproduzent
Tonnage ca. 200 t
Besonderheiten Die Berechnung war nach US-amerikanischen Bestimmungen durchzuführen. Daher mussten die entsprechenden Landesnormen verwendet werden.
Bausumme 228 Mio €

Es handelt sich um ein Kraftwerk zur Stromproduktion. Es werden 2 Gasturbinen betrieben mit einer Gesamtleistung von 445 MW Die Turbinen stammen von GE.

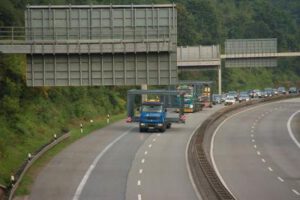

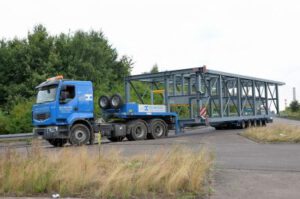

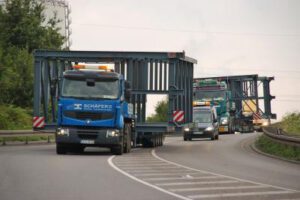

Anschlußstatik und Ausführungszeichnungen einer Rohrbrücke

Name Rohrbrücke 3
Zeitspanne 2013
Abmessung 18 Felder, 5 Stichbrücken, ca. 3m x 15m x 700m + 100m Stichbrücken
Kunde Stahlbau Schäfer für die AG der Dillinger Hüttenwerke
Tonnage ca. 1700 t
Besonderheiten Es handelt sich um eine doppelstöckige Fachwerkrohrbrücke mit einigen seitlichen Stichrohrbrücken.

Die Brückenträger sind meist statisch bestimmt gelagert, die Diagonalen werden als Zugstäbe ausgeführt. In Ober- und Untergurt befinden sich Horizontalverbände, die an Endrahmen anschließen. Die Brücke ist auf Pendelstützen, die nur die H-Lasten quer zur Brücke aufnehmen, und auf Festpunkttürmen, die auch Lasten längs der Brücke aufnehmen, aufgelagert. In den Festpunkttürmen befinden sich auch die Treppenanlagen als Zugang zu dem längs verlaufenden Laufsteg. Eine unter 35° anschließende Stichrohrbrücke verursacht Anschlußknoten, an denen zahlreiche Stäbe in unterschiedlichsten Neigungen angreifen.

Rohrbrücke

Name AG der Dillinger Hüttenwerke
Zeitspanne 2010
Abmessung > 1000m
Kunde Stahlbau Schäfer GmbH
Tonnage 2000 t
Besonderheiten Spannweiten bis zu 52m.

Neuplanung einer Rohrbrücke in der Dillinger Hütte.
